Ce produit comprend
- Les caissons à galandage avec rail et connecteur de rail.
- Les chariots métalliques à roulement à bille recouverts de téflon et les guides bas pour les portes coulissantes
- Amortisseur double frein en ouverture et fermeture de série inclus pour une porte jusqu'à 30 kg.
- La visserie placo spécifique 19mm pour le caisson
Ce produit ne comprend pas
- Les portes et les poignées cuvette.
Caractéristiques Techniques
- Chassis plein en alu zinc garanti à vie. L'alu zinc est un matériau robuste garanti à vie contre la corrosion.
- Chariots métalliques à roulement à billes recouverts de téflon pouvant supporter 150kg et garantis 20 ans
- Chassis prémonté. Lors de la réception du châssis il suffit d'assembler caissons et rails et de connecter entre-eux ces derniers.

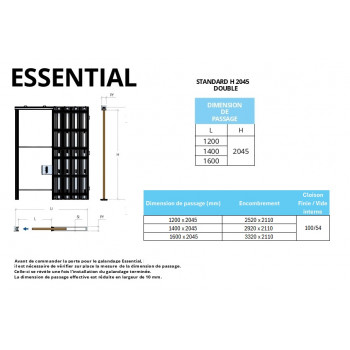

Dimensions de Passage et de Réservation (mm)
- Si vous n'avez pas trouvé vos dimensions, le chassis Scrigno ESSENTIAL existe aussi en sur mesure de 800 à 2700 mm,
existe aussi en chassis double sur mesure !
Montage du chassis à l'intérieur d'une cloison 100 mm
- Chassis pour une cloison de 100 mm d'épaisseur : le vide interne est de 54 mm, Pour la mise en oeuvre nous vous conseillons la pose d'un rail de 48 mm puis d'une double peau de BA13 de part et d'autre du rail pour atteindre l'épaisseur finie de 100 mm.
Dimension de la porte pour le chassis ESSENTIAL
La dimension de votre porte coulissante pour ce chassis doit être de + 10 mm en largeur et - 5 mm en hauteur par rapport à la dimension de passage du chassis, exemple: Pour un chassis de 800 x 2030 mm, votre porte doit mesurer 810 x 2025 mm.
Origine
Fabrication italienne
Livraison
Opérée sur RDV pris par le transporteur auprès de vous, à domicile ou sur chantier, le déchargement s'effectue au niveau de la rue (pas de livraison en étage).
Vidéo de montage
Montage du châssis
Installation de la porte Essential
