![Chassis Scrigno Granluce double Chassis Scrigno Granluce double](https://laportecontemporaine.shop/2115-large_default/bloc-porte-coulissant-a-double-ouverture-de-grande-dimension-granluce-scrigno.jpg)
Référence: 4751n
Descriptif produit

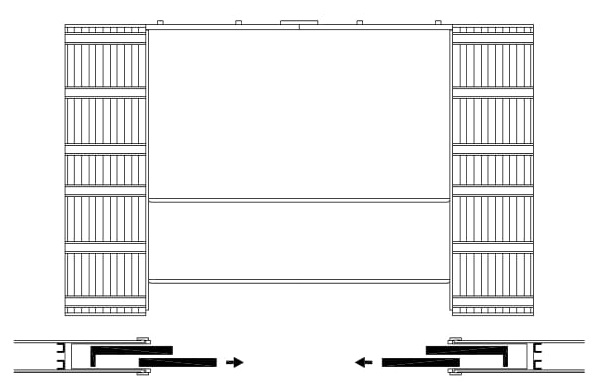

Optimisez au maximum votre ouverture de passage avec la solution GRANLUCE double vantail de ScrignoUn caisson sur chaque côté pour dissimuler deux vantaux, tel est le secret d'une ouverture double grand format ! De chaque côté les deux vantaux sont reliés par un système d'entraînement qui permet de les manipuler simultanément. Lorsque les vantaux sont refoulés dans le caisson, ils sont juxtaposés pour minimiser l'encombrement nécessaire, de ce fait le chassis occupe la dimension d'un vantail seulement !
Ce produit comprend
- Les deux caissons à galandage avec rail
- Le système d'entraînement des portes pour chaque côté
- Les chariots métalliques à roulement à bille recouverts de téflon
- Les guide bas doubles pour les deux portes coulissantes de chaque côté
- Les vis placo spécifiques 19mm pour le caisson
Ce produit ne comprend pas
- Les portes et le kit de finition (habillage encadrement)
- Les poignées
Caractéristiques Techniques
- Chassis plein en alu zinc garanti à vie
- Chariots métalliques à roulement à billes recouvert de téflon pouvant supporter 150 kg et garantie 20 ans
- Chassis aux dimensions standards de largeur 2400 à 4800 mm pour une hauteur de 2030 mm
Dimensions de Passage et de Réservation (mm)
Si vous n'avez pas trouvé vos dimensions, le chassis GRANLUCE existe aussi en chassis simple standard de 1200 à 2400 de largeur (tous les 100 mm)
et aussi en chassis sur mesure simple vantail ou chassis sur mesure double vantail.
Montage du chassis à l'intérieur d'une cloison de 158 mm
Chassis pour une Cloison de 158 mm d'épaisseur : Le vide interne est de 102 mm.
Dimension des portes GRANLUCE
La dimension de votre porte coulissante pour ce chassis doit être de + 30 mm en largeur et + 10 mm en hauteur par rapport à la dimension de passage du chassis,
exemple: Pour un chassis de 1200 x 2030 mm, chaque porte doit mesurer 630 x 2040 mm .
Le système GRANLUCE étant spécifique, il est recommandé de n'installer que des portes GRANLUCE.
Origine
Fabrication italienne
Livraison
Opérée sur RDV pris par le transporteur auprès de vous, à domicile ou sur chantier, le déchargement s'effectue au niveau de la rue (pas de livraison en étage).
Vidéo de montage
Présentation du châssis
Montage du châssis
Installation dans une cloison plaque de plâtre
